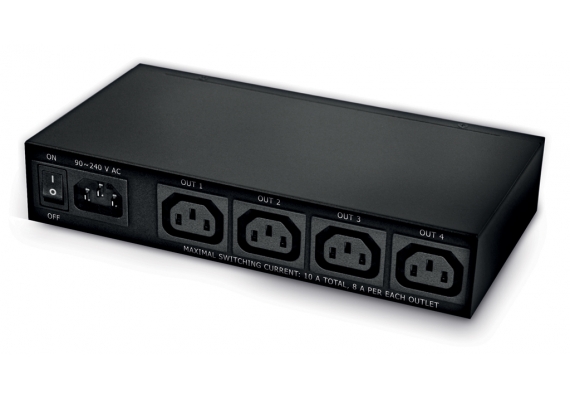

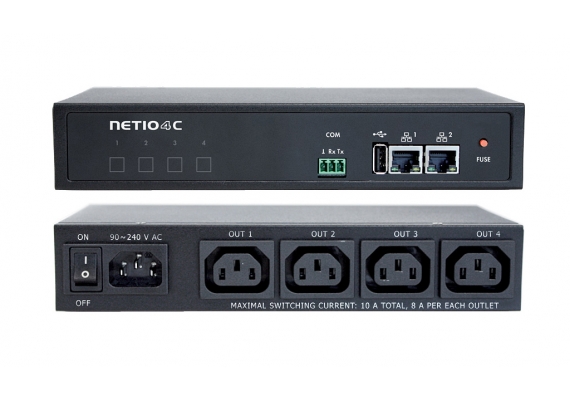

Le PDU NETIO 4C est une petite unité de distribution d’alimentation (PDU) 110/230V avec quatre prises de courant IEC-320 C13 (8 Ampères max) équipé d’un commutateur Ethernet et de deux ports LAN pour les connexions réseau.

Chacune des quatre sorties d’alimentation peut être activée/désactivée individuellement via Internet, à partir d’une application mobile ou à l’aide de diverses API M2M (SNMP, MQTT, XML, Modbus/TCP, ..). Les scripts Lua personnalisés peuvent être exécutés directement dans le périphérique PDU NETIO 4C.

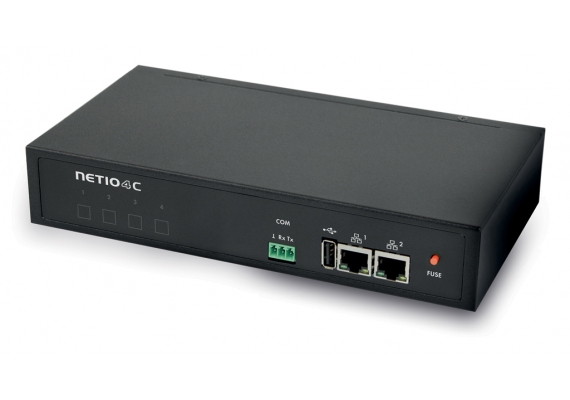

Une des caractéristiques distinctives du PDU NETIO 4C est qu’il dispose d’un port série RS-232 (3 broches) qui peut être contrôlé avec un script Lua ou utilisé comme un port série distant.

Le PDU NETIO 4C permet une distribution fiable de l’énergie pour des dispositifs intégrés dans des racks. Les prises de courant 110/230V peuvent être contrôlées individuellement  par une application mobile, par un programme informatique (via l’API M2M) ou par un script personnalisé (LUA) qui s’exécute directement dans la PDU intelligente NETIO 4C.

De nombreux clients utilisent PDU NETIO 4C pour assurer une séquence d’alimentation définie après les pannes de courant et pour commuter les prises en marche/arrêt à des heures spécifiées (fonction du planificateur). Une autre application fréquente est l’utilisation de la solution de redémarrage automatique (fonction WatchDog IP).



Commutateur Ethernet intégré

Les deux ports LAN du PDU NETIO 4C sont connectés à un commutateur Ethernet interne. Ainsi, il est facile de raccorder les périphériques NETIO 4c en série pour les connecter à un seul port LAN.

Fonctions de base du PDU

  • Les prises peuvent être contrôlées via le Web ou par une application mobile (iOS / Android).
  • La commutation des prises peut être contrôlée dans le temps grâce au planificateur via une interface graphique.
  • La fonction IP WatchDog (redémarrage automatique) contrôle la prise 230 V en détectant les réponses « ping » et peut être utilisée pour redémarrer les serveurs, les routeurs ou les liaisons hyperfréquences qui ne répondent pas.
  • Accès à une bibliothèque ANxx donnant des exemples d’utilisation des prises électriques NETIO dans diverses applications, connexion à un logiciel tiers, etc.

API M2M

La PDU intelligente NETIO 4C offre un support inégalé pour de nombreux protocoles réseau API M2M (Application Programming Interface) (Machine to Machine) qui peuvent être utilisés pour contrôler chaque prise de courant.

  • Telnet (Kshell) / ssl
  • CGI (HTTP GET)
  • SNMP / SNMPv3
  • XML (http / HTTPs)
  • JSON
  • SIP
  • MQTT (MS Azure)

Sécurité (SSL)

NETIO 4C prend en charge un niveau élevé de sécurité réseau. Le protocole HTTP établit une connexion sécurisée entre le navigateur et le serveur Web.

La troisième génération SNMP v3 offre une sécurité supérieure par rapport aux versions antérieures de SNMP. Le protocole MQTT pour les applications cloud d’IoT inclut la sécurité SSL.

Surveillance des appareils connectés (fonction WatchDog IP)

La fonction  WatchDog IP du NETIO 4C  permet de surveiller les réponses ping (ICMP). Lorsque le dispositif surveillé est alimenté par une des prises électriques contrôlées, NETIO 4C peut le redémarrer en le débranchant brièvement.

Grâce à la fonction unique de langage Lua, les utilisateurs peuvent écrire des scripts plus complexes pour la surveillance d’autres périphériques. Par exemple, le bon fonctionnement d’autres périphériques (pulsations cardiaques) peut être vérifié en analysant des fichiers XML, en chargeant des pages Web, etc.

Port série RS-232

La PDU intelligente NETIO 4C dispose d’un port série RS-232 (3 broches). Le port série peut être utilisé comme un port série distant (un tunnel à partir d’une connexion TCP au port série) ou contrôlé avec des scripts Lua.

Les scripts Lua peuvent envoyer des chaînes de caractères à ce port série et lire toutes les réponses. Cela facilite la connexion de différents dispositifs industriels pour, par exemple, réagir à une température élevée détectée par un capteur RS-232 en allumant une prise de courant particulière.

Lua – Scripts programmables

Le NETIO 4 prend en charge le langage Lua. L’utilisateur peut écrire un ou plusieurs scripts personnalisés exécutables directement dans la PDU via son navigateur Internet. Une bibliothèque d’exemples de scripts est en cours d’élaboration et sera disponible en tant que notes d’application NETIO.

Les scripts Lua peuvent non seulement envoyer des e-mails, lire les valeurs du RS-232, basculer les prises individuelles en marche/arrêt mais aussi :

  • Envoyer et recevoir des requêtes « ping »
  • Télécharger et analyser les fichiers XML à partir d’autres périphériques (à partir d’une adresse IP donnée)
  • Recevoir des demandes http (scripts CGI)
  • Contrôler les prises dans le temps grâce au planificateur.



Quelques applications du NETIO 4C

La PDU intelligente NETIO 4C est généralement utilisée pour distribuer de l’électricité dans un rack 19″ situé dans un centre de données. Chaque prise IEC-320 peut être activée / désactivée et plusieurs unités de distribution d’énergie intelligentes NETIO 4C peuvent être connectées en série grâce à deux Ports LAN.

Après une coupure d’électricité, la remise en route différée du courant sur chaque prise individuellement, évite une surcharge électrique et le déclenchement des disjoncteurs. NETIO 4C dispose, en outre, d’un fusible électronique ainsi que d’une protection contre les surcharges et les surtensions.

>> Typical NETIO applications

Demander plus d’informations

Votre nom (obligatoire)

Votre e-mail (obligatoire)

Sujet

Votre message

General properties

Power input

Europlug cable, 15A resettable fuse

Power output

4x controlled 230V/8A socket

  • DE version = type F sockets – Schuko (DE, IT, ES, …)
  • FR version = type E sockets (FR, CZ, SK, PL)

Socket control options:

  • Buttons
  • NETIO Mobile app for iOS/Android
  • WEB browser
  • M2M API (Telnet, KSHELL, SIP, CGI, SNMP v3, XML, JSON …)

Network

  • Ethernet (LAN)
  • WiFi (WLAN), external antenna (RSMA)
  • WiFi AP (NETIO 4 can be connected over LAN and WiFi, and used as a WiFi Access Point)

More

  • IP Watchdog function – automatic restart of devices that stop responding to “ping”
  • Scheduler – a smart calendar
  • M2M API interface (various protocols to control the sockets and measure consumption)
  • Behavior can be programmed in Lua
  • No software to install, a web browser is all that is needed
  • Robust product, metal housing, designed for industrial use
  • Bluetooth LE 4.0 for connecting external sensors
  • Designed and produced in Prague, Czech Republic

Technical specifications

Power

  • Supply voltage: 230VAC / 15A (15A resettable fuse)
  • Low internal consumption: Max 4.1W
  • Cable: Europlug 0.85m

Sockets

  • Surge suppressor at each socket
  • Configurable default state
  • DE version = type F sockets – Schuko (DE, IT, ES, …)
  • FR version = type E sockets (FR, CZ, SK, PL)

Electricity consumption metering

  • Metering of energy, current, power factor, phase angle, frequency, voltage and active / apparent / reactive power per power input

Network interface

  • LAN 10/100 Mbps (RJ-45 jack)
  • WiFi 802.11b/g/n (external RP-SMA antenna)
  • Supported protocols: HTTP, HTTPS, SMTP, DNS, NTP, UPnP, DHCP, SNMP, ICMP, MQTT

M2M API

  • SNMP (v1 / v3)
  • CGI (HTTP GET, POST)
  • KSHELL + Telnet
  • XML (HTTP / HTTPs)
  • JSON (HTTP / HTTPs)
  • SIP (VoIP applications)
  • MQTT (MS Azure)

Controls

  • 1x main power switch (fuse)
  • 4x button for individual sockets
  • LED indication of current socket states, LAN, WiFi

Package contents

  • NETIO 4All
  • Quick installation guide
  • 2x external RSMA antenna -3dBi
  • Drilling template

Dimensions / mass

  • NETIO 4: 350 x 58 x 90 mm (w x h x d)
  • Cable length: 90 cm
  • Weight: 1,13 kg
  • Package: 420 x 65 x 130 mm (w x h x d)

Operating conditions

  • Temperature: 0 °C – 50 °C
  • For indoor use only (IP30)

API Interface

NETIO smart sockets and PDUs support a wide range of protocols for connecting to various applications and devices over the network.

  • CGI scripts (HTTP GET, POST)
    ‘A simple system for switching individual sockets on/off by accessing a URL.
  • XML (HTTP / HTTPs)
    Text files in the XML format transferred over HTTP or HTTPs.
  • JSON (HTTP / HTTPs)
    Text files in the JSON format transferred over HTTP or HTTPs.
  • Telnet (ssl)
    Simple command-based protocol over a TCP connection. The communication can be secured using SSL. This protocol is backwards-compatible with NETIO 230B.
  • SNMP (v1 / v3)
    IT and Telco infrastructure management protocol. Version 3 features enhanced security.
  • Modbus/TCP
    Simple industrial M2M protocol for controlling NETIO 4 smart sockets from various PLCs, SCADA systems etc.
  • MQTT (MS Azure)
    Protocol for IoT (Internet of Things) cloud applications. NETIO 4All smart sockets maintain a connection to the cloud application that can control them.
  • SIP (VoIP applications)
    Telephony protocol; sockets can be controlled using an IP telephone in a way similar to opening doors.

Download

Photo and video

Available models

NETIO 4All DE

4 Power sockets controlled over LAN/WiFi with consuption measurement and Bluetooth. Type F Schucko (DE, IT, ES)

NETIO 4All FR

4 Power sockets controlled over LAN/WiFi with consuption measurement and Bluetooth. Type E (FR, CZ, SK, PL)

NETIO 4 DE

4 Power sockets controlled over LAN/WiFi. Type F Schucko (DE, IT, ES)

NETIO 4 FR

4 Power sockets controlled over LAN/WiFi. Type E (FR, CZ, SK, PL)

Ethernet:
10/100Mbit
Lan ports:
1
LAN ethernet switch:
No
WiFi:
Yes
WiFi AP mode:
Yes
Blue Tooth 4.0 LE:
Yes
Serial port (RS-232):
No
DHCP:
Yes
SNTP:
Yes
SMTP (TLS):
Yes
SSL:
Yes
IPv6:
No
VLAN:
No
Syslog:
No
SMS Alerts:
No
Email alerts:
Yes
Mobile App:
Android / Apple
Scheduler (Chytrý kalendář):
Yes
IP Watchdog Hearbeat):
Yes
Warranty 2:
24 Months
Protection 2:
IP30
Rack montage:
Optional
Product dimensions:
350 x 58 x 90 mm
Product weight:
1,18 Kg
Shipping package:
420 x 65 x 130 / 1350 g
HTTP:
Yes
HTTPs:
Yes
SNMP v1:
Yes
SNMP v3:
Yes
User certificates:
No
XML:
Yes
Modbus/TCP:
Coming soon
Telnet/Kshell:
Yes
CGI:
Yes
MS Azure (MQTT):
Yes
SIP VoIP:
Coming soon
Power Output:
4x DE (Type F – Schuko)
4x FR (Type E)
Power Input:
230V AC
Power Output sockets:
4
Power Input:
Europlug – cable 1m
Power In max current:
15A
Max one socket current:
10A
Power fuse:
External, mechanical
Self power consumption:
4.10W
Current meter:
Per socket
Metered values:
A, V, Hz, Power-factor, kWh
Energy meter:
Yes
LUA:
Yes
XML interface accessible in LUA:
Yes
SNMP interface accessible in LUA:
Coming soon
Web buttons accessible in LUA:
Coming soon
CGI interface accessible in LUA:
Coming soon
PING interface accessible in LUA:
Yes
RS-232 accessible in LUA:
No
Antenna:
External Ant. (RSMA)
Type E (FR, CZ, SK, PL)
Type F Schucko (DE, IT, ES)
